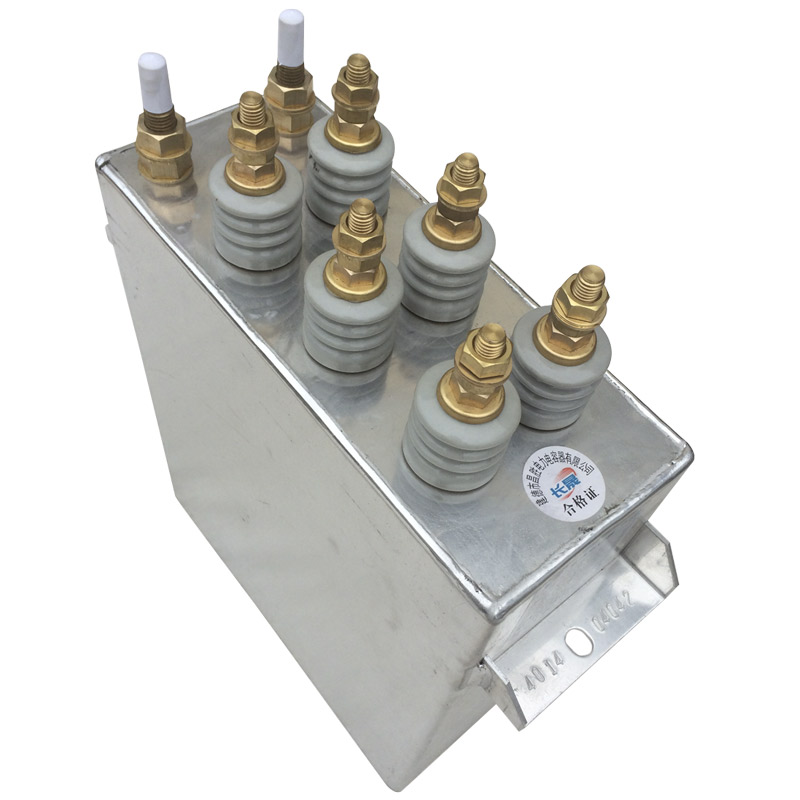

更新時間：2026-5-12 點擊:55次電熱電容器的內部構造主要由心子（電容元件組）、外殼、冷卻系統、電介質和電極等核心部分組成，專為高頻、大電流工業環境設計，強調高*效儲能與強散熱能力。其核心組成部分如下：
1.心子（電容元件組）
由多個并聯的電容元件構成，元件采用粗化聚丙烯薄膜作為電介質，配合高純鋁箔作為極板。部分型號使用金屬化聚丙烯薄膜，具備自愈功能，可在局部擊穿后快速恢復絕緣性能。
2.電介質與電極
電介質：多為聚丙烯薄膜與高性能液體（如二芳基乙烷）組成的復合介質，不含PCB，具有高介電強度和優良的高頻特性。
電極：采用高純鋁箔，導電性好，適合高頻大電流運行；在水冷式結構中，常使用較窄的鋁箔以增強散熱效果。
3.冷卻系統
水冷式電容器在心子的一側（公共極板）直接焊接蛇形搪錫紫銅管或鋁合金水冷管，通過循環冷卻水高*效散熱。冷卻水溫度需≤30℃，流量根據容量不同通常為4–6 L/min。外殼采用雙層殼體螺旋水冷通道設計，確保散熱均勻。
4.外殼與密封結構
外殼多為矩形鋁合金油箱，機械強度高、重量輕，部分型號使用黃銅板以減少渦流損耗。內部充滿高性能絕緣液體（如二芳基乙烷或礦物油），用于絕緣和輔助散熱。接線端子為瓷套銅螺桿，通過瓷套絕緣引出，保障高壓安*全。
5.終端連接與保護
接地通過接地螺柱連接公共極板，分組出線時采用截面積≥2.5cm²的軟連接片。部分高壓型號每個元件串聯熔絲，實現內部短路保護，故障元件可被自動切除，保障整體正常運行。
以上是電熱電容器的內部構造介紹，希望對大家有幫助。
